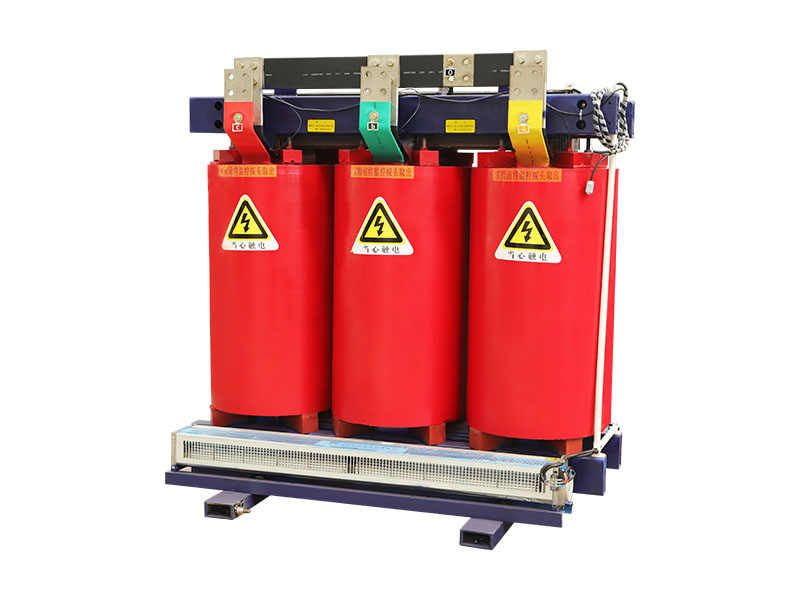

市面上的干式變壓器五花八門，廠家也是多的數不勝數，那么我們要購買干式變壓器的時候應該怎么選擇呢？下面就和大介紹一下干式變壓器的選型原則，包括干式變壓器的溫度控制系統、干式變壓器的防護方式、干式變壓器的冷卻方式、干式變壓器的過載能力、干式變壓器低壓出線方式及其接口配合等。
干式變壓器的安全運行和使用壽命，很大程度上取決于變壓器繞組絕緣的安全可靠。
繞組溫度超過絕緣耐受溫度使絕緣破壞，是導致變壓器不能正常工作的主要原因之一，因此對變壓器的運行溫度的監測及其報警控制是十分重要的。
(1)風機自動控制：通過預埋在低壓繞組最熱處的Pt100熱敏測溫電阻測取溫度信號。
變壓器負荷增大，運行溫度上升，當繞組溫度達110℃時，系統自動啟動風機冷卻；當繞組溫度低至90℃時，系統自動停止風機。
(2)超溫報警、跳閘：通過預埋在低壓繞組中的PTC非線性熱敏測溫電阻采集繞組或鐵心溫度信號。
當變壓器繞組溫度繼續升高，若達到155℃時，系統輸出超溫報警信號；若溫度繼續上升達170℃，變壓器已不能繼續運行，須向二次保護回路輸送超溫跳閘信號，應使變壓器迅速跳閘。
(3)溫度顯示系統：通過預埋在低壓繞組中的Pt100熱敏電阻測取溫度變化值，直接顯示各相繞組溫度(三相巡檢及最大值顯示，并可記錄歷史最高溫度)，可將最高溫度以4～20mA模擬量輸出，若需傳輸至遠方(距離可達1200m)計算機，可加配計算機接口，1只變送器，最多可同時監測31臺變壓器。系統的超溫報警、跳閘也可由Pt100熱敏傳感電阻信號動作，進一步提高溫控保護系統的可靠性。
根據使用環境特征及防護要求，干式變壓器可選擇不同的外殼。
通常選用IP20防護外殼，可防止直徑大于12mm的固體異物及鼠、蛇、貓、雀等小動物進入，造成短路停電等惡性故障，為帶電部分提供安全屏障。若須將變壓器安裝在戶外，則可選用IP23防護外殼，除上述IP20防護功能外，更可防止與垂直線成60°角以內的水滴入。但I(xiàn)P23外殼會使變壓器冷卻能力下降，選用時要注意其運行容量的降低。
干式變壓器冷卻方式分為自然空氣冷卻(AN)和強迫空氣冷卻(AF)。自然空冷時，變壓器可在額定容量下長期連續運行。
強迫風冷時，變壓器輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行；由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。
干式變壓器的過載能力與環境溫度、過載前的負載情況(起始負載)、變壓器的絕緣散熱情況和發熱時間常數等有關，若有需要，可向生產廠索取干變的過負荷曲線。
如何利用其過載能力：
(1)選擇計算變壓器容量時可適當減?。撼浞挚紤]某些軋鋼、焊接等設備短時沖擊過負荷的可能性--盡量利用干式變壓器的較強過載能力而減小變壓器容量；對某些不均勻負荷的場所，如供夜間照明等為主的居民區、文化娛樂設施以及空調和白天照明為主的商場等，可充分利用其過載能力，適當減小變壓器容量，使其主運行時間處于滿載或短時過載。
(2)可減少備用容量或臺數：在某些場所，對變壓器的備用系數要求較高，使得工程選配的變壓器容量大、臺數多。而利用干變的過載能力，在考慮其備用容量時可予以壓縮；在確定備用臺數時亦可減少。變壓器處于過載運行時，一定要注意監測其運行溫度：若溫度上升達155℃(有報警發出)即應采取減載措施(減去某些次要負荷)，以確保對主要負荷的安全供電。
干式變壓器因沒有油，也就沒有火災、爆炸、污染等問題，故電氣規范、規程等均不要求干式變壓器置于單獨房間內。損耗和噪聲降到了新的水平，更為變壓器與低壓屏置于同一配電室內創造了條件。
目前，我國樹脂絕緣干式變壓器年產量已達10000MVA，成為世界上干式變壓器產銷量最大的國家之一。隨著低噪(2500kVA以下配電變壓器噪聲已控制在50dB以內)、節能(空載損耗降低達25%)的SC(B)9系列的推廣應用，使得我國干式變壓器的性能指標及其制造技術已達到世界先進水平。
國家建筑標準設計圖集《干式變壓器安裝》-《99D268》。
圖集提供了適用于各種場所的干式變壓器布置、安裝方式，針對變壓器與低壓PC屏的接口配合列出了多種方案供設計、施工選擇。
隨著干式變壓器的推廣應用，其生產制造技術也獲得長足發展，干式變壓器將在如下幾方面獲得進一步發展。
(1)節能低噪：隨著新的低耗硅鋼片，箔式繞組結構，階梯鐵心接縫，環境保護要求，噪聲研究的深入，以及計算機優化設計等新材料、新工藝、新技術的引入，將使未來的干式變壓器更加節能、更加寧?kù)o。
(2)高可靠性：提高產品質量和可靠性，將是人們的不懈追求。在電磁場計算、波過程、澆注工藝、熱點溫升、局放機理、質保體系及可靠性工程等方面進行大量的基礎研究，積極進行可靠性認證，進一步提高干式變壓器的可靠性和使用壽命。
(3)環保特性認證：以歐洲標準HD464為基礎，開展干式變壓器的耐氣候(C0、C1、C2)、耐環境(E0、E1、E2)及耐火(F0、F1、F2)特性的研究與認證。
(4)大容量：從50～2500kVA配電變壓器為主的干式變壓器，向10000～20000kVA/35kV電力變壓器拓展，隨著城市用電負荷不斷增加，城網區域變電所越來越深入城市中心區、居民小區、大型廠礦等負荷中心，35kV大容量的小區中心供電電力變壓器將獲廣泛應用。
(5)多功能組合：從單一變壓器向帶有風冷、保護外殼、溫度計算機接口、零序互感器、功率計量、封閉母線及側出線等多功能組合式變壓器發展。
(6)多領域發展：從以配電變壓器為主，向發電站廠用變壓器、勵磁變壓器、地鐵牽引整流變壓器、大電流電爐變壓器、核電站、船用及采油平臺用等特種變壓器及多用途領域發展。
以上就是洛陽干式變壓器廠家對干式變壓器應該如何選擇所給出的答案，希望對大家在之后的購買過程中有所幫助。
